Hertz S8-DSP

Hertz S8-DSP Digitaler DSP Signalprozessor mit 8-Kanal Ausgang



Beschreibung:

Der ultrakompakte S8 DSP ist  die perfekte Lösung für die Integration jeder OEM-Quelle  in Ihr Audio-Upgrade-Projekt  für Autos, Motorräder und Boote! S8 DSP ist eine destillierte Essenz der Technologie im Dienste höchster Audioqualität in einem korrosionsfreien Gehäuse aus Metall und Verbundwerkstoffen. S8 DSP verarbeitet das Audiosignal mit  einer Auflösung von 96 kHz / 24 Bit  und hat die Hi-Res-Zertifizierung der JAS (Japan Audio Society) erhalten, eine Anerkennung, die das erreichte extreme Niveau der Audioleistung  bescheinigt  .

Der leistungsstarke 32-Bit-DSP verwaltet  6 analoge High/Low-Level-Eingangskanäle ,  einen digitalen Koaxialeingang und  8 Ausgangskanäle und  bietet dem Spezialisten maximale Konfigurationsfreiheit. Der koaxiale SPDIF-Eingang ist ideal für die digitale Verbindung mit einem Hi-Res-Player ,  eine Lösung, die maximale Hörqualität ermöglicht. Für jeden der acht Ausgangskanäle stehen ein Pegelregler, der 15-polige parametrische Equalizer, Zeitverzögerungen und Crossover-Filter zur Verfügung. Der parametrische 7-Band-Equalizer des Eingangssignals  ermöglicht eine flache Wiedergabe von OEM-Quellen , die oft eine übertriebene Betonung der niedrigen Frequenzen haben.

Merkmale:

• 1. Klein und wetterfest – perfekt für Motorräder

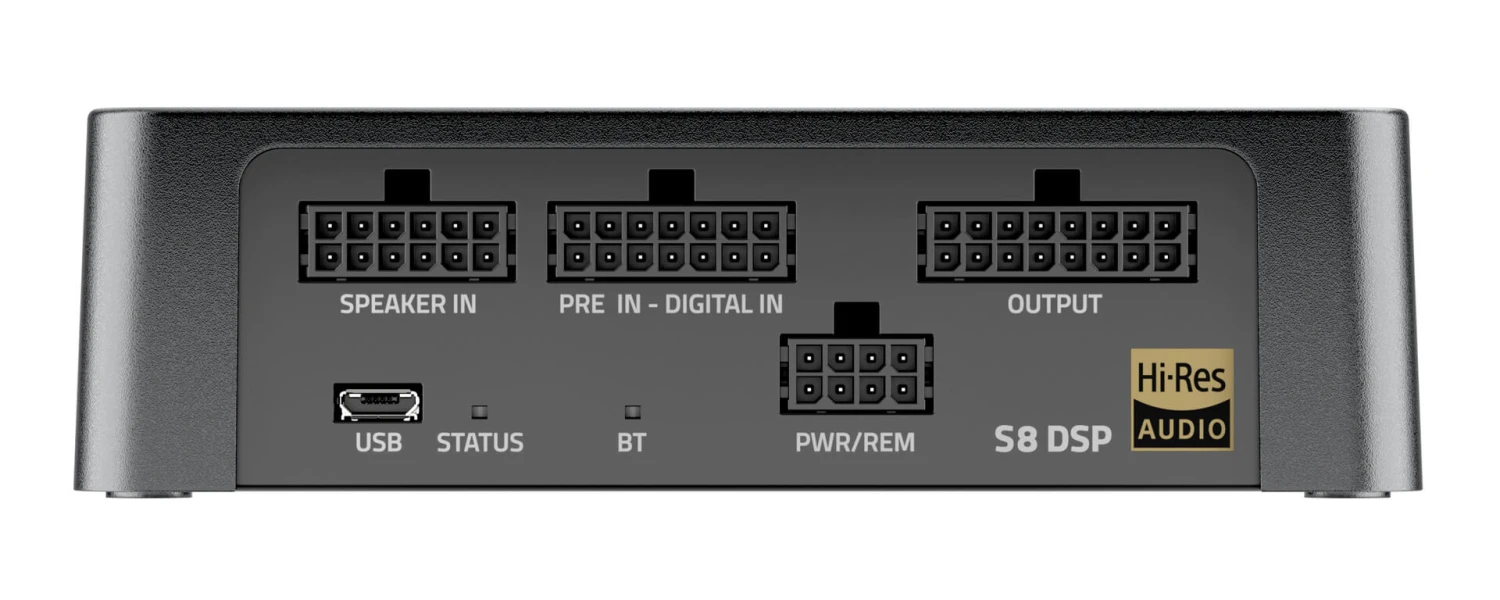

• Kompakte Größe mit allen Anschlüssen auf einer Seite, um überall installiert zu werden
• Korrosionsgeschützte Platine für jahrelanges Hörvergnügen in freier Natur
• Drei verschiedene Anwendungskonfigurationen: Auto, Motorrad, freie Platzierung (Boot, Van, Pick-up)
• Party & Ride-Voreinstellungen, um die Klangleistung unter allen Bedingungen zu optimieren
• 2. Konfigurierbar mit einem PC, einem Mac, einem Android-Gerät oder einem iOS-Gerät
• IOS/Android-Steuerungs-APPs (Bluetooth 5.0)
• DRC-Steuerung über App von iOS/Android-Geräten
• 3. Leistungsstarker DSP mit der hervorragenden Klangqualität, die Sie von Hertz erwarten
• Hi-Res-Audio (96 kHz/24 Bit native Auflösung) für unvergleichliche Audioqualität
• 6-Kanal SPEAKER IN (2,5 – 21 Vrms) auf einer eigenen Buchse mit eingebautem USS
• (Universal-Lautsprecher-Simulator)
• SPDIF-Koaxialeingang (bis zu 24 Bit/96 kHz)
• 8-Kanal / 4Vrms-fähige RCA-Ausgänge
• Aktiver Limiter am Signalausgang verhindert Clipping

Allgemeine Spezifikation:

ENERGIEVERSORGUNG

• Nominale Versorgungsspannung / Sicherung: 7 ÷ 20 VDC / 1A
• Impulsbetriebsspannung: 5 ÷ 24 VDC
• Leerlaufstrom: 0,34 A
• AUS-Strom (ART= AUS): <80 uA
• AUS-Strom (ART= EIN): <80 uA
• Remote-IN 6 ÷ 20 VDC (10 mA)
• Fernbedienung AUS 4 ÷ 20 VDC (150 mA)
• ART – Automatisches Remote-Ein-/Ausschalten von BTL-Lautsprecherausgängen (wählbar): 1,5 ÷ 7 VD

Eingangsstufe:

• Analoge Low-Level-Eingänge: 6 ch. (Differentialeingang) (Molex Microfit zu RCAs)
• Analoge High-Level-Eingänge: 6 ch. (Differenzialeingang) (Molex Microfit zu gestolperten Enden) + USS (Universal Speakers Simulator)
• Digitale Eingänge: Ja (Koaxial SPDIF; bis zu 24 Bit 96 kHz) (Molex Microfit auf RCA)
• Eingangsempfindlichkeit (niedriger Pegel): 0,8 V – 6 V effektiv
• Eingangsempfindlichkeit (hohe Stufe): 2,5 V – 21 V effektiv
• Verwaltung analoger Eingänge: Typ der Audioeingangs-Routing-Matrix
• Analoge Eingänge Gl       7: Bänder für jeden Eingangskanal
• KUNST: Automatisches ferngesteuertes Ein-/Ausschalten mit Lautsprechereingang

Ausgangsstufe:

• Analoge Ausgänge (Cinch): 8 Kanäle
• Maximaler Ausgangspegel (rms) @ 0,05 % THD: 4V
• 95dBAManagement der analogen Ausgänge: Der DSP steuert jeden Ausgangskanal: Verstärkung, Frequenzweiche, EQ, Verzögerung, Polarität
• Bandbreite: 10Hz – 40KHz (+/-3dB)
• Signal-Rausch-Verhältnis (A-gewichtet): 105 dBA (analoger Eingang) 112 dBA (digitaler Eingang)
• THD+N (@ 1Vrms out, @ 1Khz): <0,005 %
• Übersprechen (Kanaltrennung) @ 1KHz: >95dBA

Digitaler Signalprozessor:

• Beispielrate: 96 KHz
• Bittiefe: 24
• Ausgangs-Equalizer: 15 Bänder pro Kanal mit einstellbarer Güte und Frequenz
• Equalizer-Auflösung: 1/10 dB pro Schritt +12dB / -12dB
• Zeitausrichtung (Entfernung): 0 ÷ 468,4 cm / 0 ÷ 184,4 Zoll
• Zeitausrichtung (Zeit): 0 ÷ 13,5 ms
• Zeitausrichtung (Schritt): 0,08 ms; 2,8 cm / 1,1 Zoll
• Zeitabgleich (fein eingestellt): 0,02 ms; 0,7 cm / 0,27 Zoll
• Frequenzweichen: AP/HP/LP/BP alle Kanäle
• Crossover-Typ: Butterworth, Linkwitz-Riley, Bessel (alle Kanäle)
• Crossover-Steigung: Ab 6dB/Okt. bis 30dB/Okt. (6dB-Schritt)
• Crossover-Schritte: 120 Schritte 20Hz-20KHz
• Mute-Funktion: Ich kann jeden Kanal einzeln oder alle zusammen stumm schalten.
• Voreinstellungen: 4 Voreinstellungen
• Auswahl der Voreinstellungen: 2 spezifische Kabel zur Steuerung der 4 Voreinstellungen durch externe Schalter.
• Eingangsauswahl per Kabel: Ein spezifischer Draht, um den gewünschten Eingang zwischen Analog oder Digital auszuwählen.
• Audiosignalkompressor in der Ausgangsstufe: Ja (aktivieren/deaktivieren)
• DSP-Chipsatz: Analoges Gerät: ADAU1451

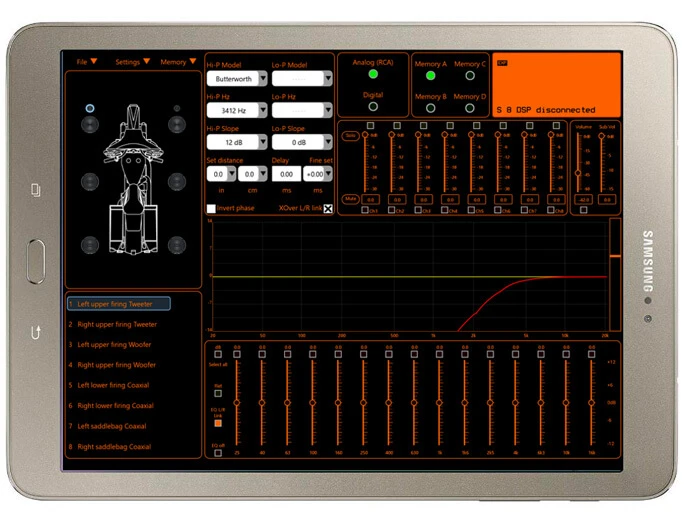

• DSP-Management per bt-App (iOS/Android)       1. KONFIGURATOR-Modus Hauptsächlich ermöglicht er das DSP-Tuning. Sie können jede DSP-Funktion über Ihr Smartphone/Tablet/PC/MAC verwalten. 2. DRC-Modus Das BT-Gerät wird zu einer Fernbedienung, indem es die dedizierte App mit einer einfachen grafischen Benutzeroberfläche verwendet. Verwalten Sie Lautstärkepegel, SUB-Pegel, wählen Sie verschiedene Setup-Dateien aus, laden Sie eine neue Setup-Datei hoch.
• Dateifreigabe über bt einrichten: Laden Sie eine Setup-Datei über BT über die BT APP hoch, wenn Sie sich im „Configurator“- oder „DRC“-Modus befinden.
• DSP-Verwaltung per PC / Mac / iOS / Android: Microsoft Windows (32/64 Bit): Windows 10 (USB und BT BLE) Windows 11 (USB und BT BLE) Mac Os: 10.13 Hight Sierra oder höher (USB und BT BLE)

Physische Spezifikationen:

• Max. Größe B x H x T (cm/Zoll): 13 x 3,38 x 8,83 / 5,11 x 1,44 x 3,47
• Gewicht (kg)       0,66 / 1,45

Technologien:

• Hi-Res-Audio
• Bluetooth 5.0
• Uss (Universal Speakers Simulator)
• HOCHKOMPAKT
• APP-STEUERUNG
• Schutzlackierte Leiterplatte
