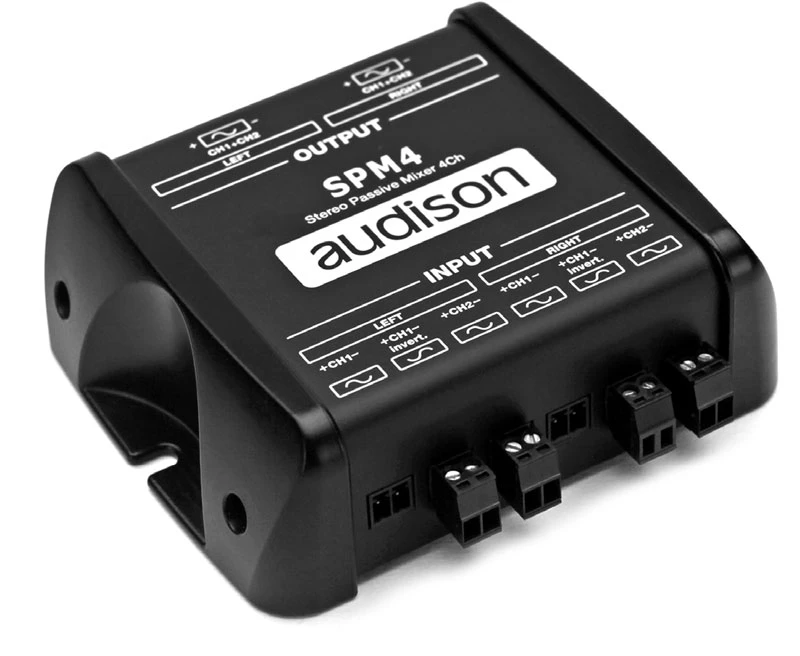

Audison SP 4

PASSIVER 4-KANAL-STEREOMISCHER



Beschreibung:

Stereo-Passivmischer (ohne Stromversorgung) mit 4 Eingangskanälen und 2 Ausgangskanälen, entwickelt für aktive OEM-Mehrwegesysteme, bei denen jeder Lautsprecher von einem bestimmten verstärkten Kanal gespeist wird. SPM4 mischt Audio durch 4 Audiotransformatoren, die speziell entwickelt wurden, um eine sehr geringe Verzerrung und eine hochgradig lineare akustische Reaktion zu erreichen. SPM4 bietet die Möglichkeit, die vom Verstärker kommenden Midrange/Woofer- und Tweeter-Kanäle zu mischen und einen einzigen Mid-High-Kanal bereitzustellen. Die Kanäle Ch1 (L/R) verfügen über zwei Eingänge, einer verfügt im Vergleich zu den Kanälen Ch2 (L/R) über einen invertierenden Eingang; der Mischvorgang ergibt oft bessere Ergebnisse, wenn einer der beiden Kanäle um 180° dephasiert wird. SPM4 wird besonders empfohlen, um die Anzahl der Eingänge der Audison-Digitalprozessoren oder -Verstärker mit eingebautem DSP zu erweitern, da sie über einen De-Equalizer (De-Eq) verfügen.

Technische Daten:

• Maximale Eingangsleistung       W (Effektivwert): 25
• Maximale Eingangsleistung       W (Spitze): 50
• Ausgangsverstärkung: dB        -3         % (100 Hz): 0,5
• THD (maximale Eingangsleistung)        % (1kHz):  0,05       % (10kHz):   0,05
• Bandbreite       Hertz (-3dB)       15 ÷ 75k
• Übersprechen  dB (10 kHz)        > 55
• Eingangsimpedanz        Ω:  32
• Ausgangsimpedanz        kΩ: 10
• Phasenwender:  Ch1 (links & rechts)
• B x H x T cm        10,35 x 3,65 x 8,65     in.        4,07 x 1,43 x 3,40
• Gewicht (kg / Pfund)        kg:  0,24  Pfund.        0,53
